施工工藝流程

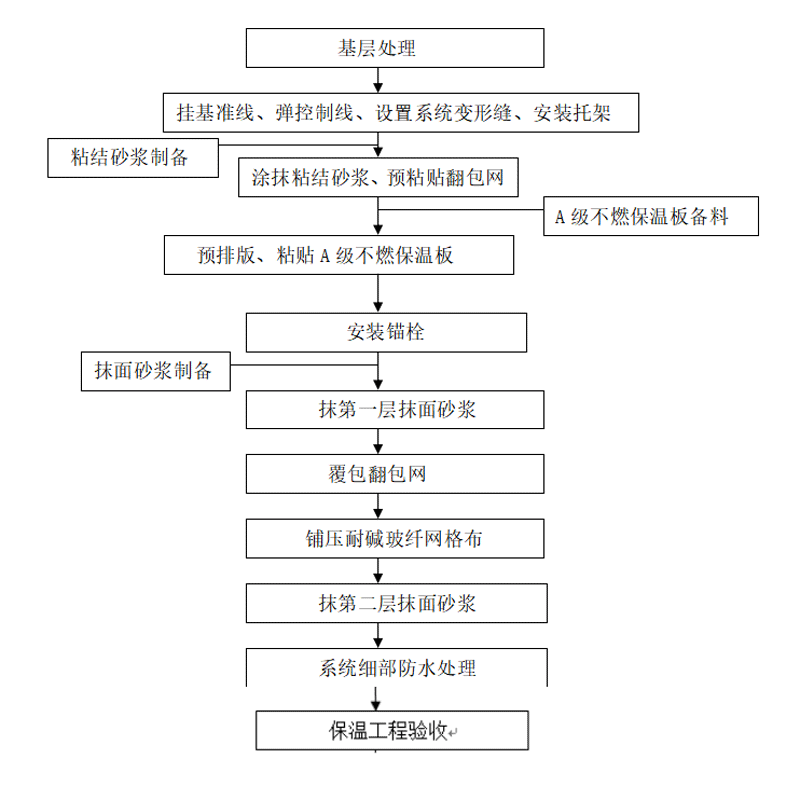

涂料飾面勻質板防火保溫板外墻外保溫系統施工流程見下圖：
圖：涂料飾面A級不燃保溫板外墻外保溫系統涂料飾面施工流程圖
施工技術要求及方法
面磚飾面A級不燃保溫板外墻外保溫系統
基層表面處理
1）基層墻體應堅實平整，表面清潔，無油污、砂漿、灰塵、脫模劑等影響粘結的附著物，墻體質量應符合《砌體結構工程施工質量驗收規范》GB50203、《混凝土結構施工質量驗收規范》GB50204的要求；
2）當基層墻體材料為蒸壓加氣混凝土砌塊、混凝土小型空心砌塊、灰砂磚、蒸壓粉煤灰磚和混凝土?xí)r，應首先在墻體表面噴涂專用界面砂漿，然后采用專用砂漿找平。其他墻體材料砌筑的墻體，可用1：3水泥砂漿或聚合物砂漿找平；在砌體與混凝土構件處的抗裂措施應滿足設計文件和國家、地方相關標準的規定。
彈控制線、吊垂直線、預排保溫板、設置系統變形縫、設置托架應滿足以下要求：
1） 應結合建筑立面設計要求，在外墻面彈水平線、吊垂直控制線，以控制勻質改性防火保溫板粘貼的垂直度、平整度；
2） 應按建筑立面設計要求及現場實際繪制保溫板排板圖；
3） 按每?jī)蓪印⑼屑芟驴谖恢脧棾鏊较到y(tǒng)變形縫的位置線，并沿水平系統變形縫位置通常臨時固定硬質木條或金屬條，垂直系統變形縫按設計圖紙給予的位置設置。
4）A級不燃保溫板外墻保溫系統變形縫每?jī)蓪釉O(shè)置一道，水平系統變形縫遇有托架時，可結合托架并在托架下口統一留置，變形縫寬不大于20mm,垂直系統變形縫按設計文件要求設置，內填嵌泡沫棒背襯防水耐候密封膠密封防水，密封膠厚度不小于10mm。
5）在距散水上600mm位置安裝經防腐處理處理的專用托架，壁厚為3mm，涂料飾面勻質防火保溫板保溫系統每?jī)蓪討?yīng)設一道經防腐處理的金屬托架；經防腐處理的專用鍍鋅角鋼托架應采用長度不小于100mm的M10膨脹錨栓固定在樓層鋼筋混凝土結構梁上，錨栓間距不大于500mm。
粘結砂漿、抹面砂漿的配制
1）粘結砂漿、抹面砂漿為單組份。使用時，應嚴格按照材料供應商提供的配比和制作工藝直接在干粉料中加水，用電動攪拌器攪拌均勻，達到工程所需的粘稠度。
2）每次配制量不宜過多，視不同環境溫度條件按照產品說明書中規定的時間內用完。
保溫層終端部位預粘貼翻包網、粘貼勻質防火保溫板

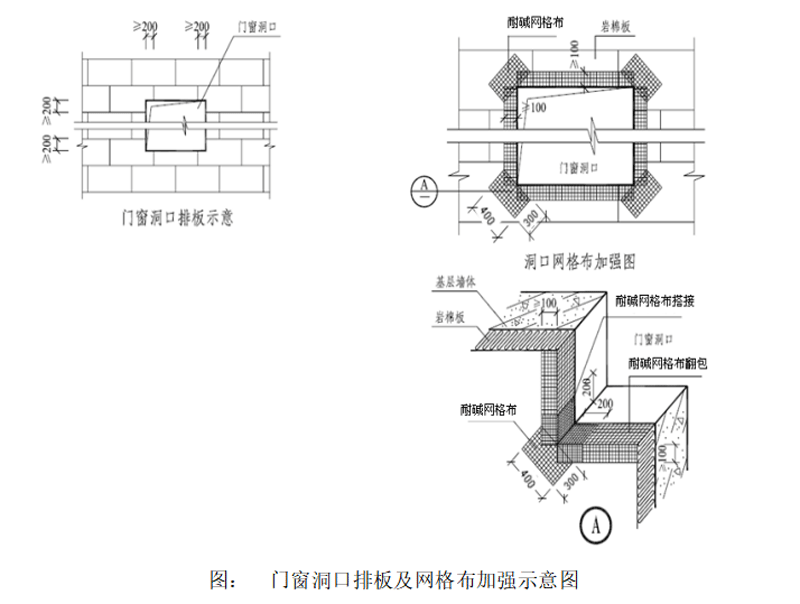

1）門窗洞口、女兒墻、結構變形縫、系統變形縫、檐口、勒腳等處的保溫層終端部位均應在粘貼A級不燃保溫板前，先行粘貼翻包用的窄幅160級耐堿玻纖網布，其壓入勻質防火保溫板和翻包尺寸均不少于100mm；
2）粘貼A級不燃保溫板前，應首先檢查A級不燃保溫板是否干燥，表面是否平整、清潔；潮濕、表面不平整、有污染的A級不燃保溫板不得使用；
3）A級不燃保溫板應自下而上沿水平方向鋪貼，上下排之間應錯縫1/2板長，局部最小錯縫不應小于200mm；墻角A級不燃保溫板應交錯互鎖，并保證墻角垂直度；門窗洞口A級不燃保溫板拼縫不得留在門窗洞口的四角處，應用整塊A級不燃保溫板切割成型，A級不燃保溫板接縫應離開洞口角部至少200mm；
4）A級不燃保溫板應采用滿粘法，抹完粘結砂漿后，用方齒邊抹灰刀拖刮一次，與墻面粘貼。粘貼時應先將A級不燃保溫板下端與找平層粘貼，然后自下而上均勻擠壓、滑動就位。粘貼時應輕柔，并隨時用2m靠尺檢查平整度、垂直度。清除板邊溢出的粘結砂漿，板的側邊不得有膠。相鄰A級不燃保溫板應緊密對接，不得留縫，板間高差應不大于1.5mm；
5）局部不規則處A級不燃保溫板可現場裁切，切口與板面垂直。墻面邊角處的A級不燃保溫板最小尺寸不應小于300mm，外門窗框外側四周可采用防水、防火性能好的保溫材料做保溫層，其厚度不應小于20mm。
安裝錨栓
A級不燃保溫板采用粘結砂漿固定48小時后，安裝錨栓，安裝時，采用沖擊鉆鉆孔，孔深應大于錨固深度10mm，A級不燃保溫板塑料圓盤直徑不小于50mm。膨脹錨栓安裝的數量、位置及在基層上的有效錨固深度應符合相應的的規定和設計要求。錨栓數量應滿足：建筑高度小于等于 60m 時，不少于 6 個/㎡；建筑高度在 60m 以上且小于等于 100m 時，不少于 8 個/㎡。建筑高度超過 100m 時，應經專項論證；錨栓距A級不燃防火保溫板邊緣不應小于 80mm；在膠粘劑終凝后先安裝占總量約 50﹪膨脹錨栓，待鋪設耐堿玻纖網布（熱鍍鋅電焊網）后再安裝其余 50﹪膨脹錨栓；錨栓在混凝土基層內的錨固深度不得小于 25mm，在填充墻砌體內的錨固深度不應小于 50mm；錨栓應按梅花狀進行布設；混凝土墻體、加氣混凝土砌塊墻采用普通的敲擊式錨栓，對空心、多孔磚（砌塊）墻應采用摩擦和機械鎖定承載錨栓（即帶回?cái)Q打結型）；錨栓的最低安裝溫度應為 0℃。
抗裂防護層施工
1）A級不燃保溫板粘貼并安裝錨栓后，可進行抗裂防護層施工，抗裂防護層施工前，應根據設計要求做好滴水槽；
2）在外門窗洞口四角按45°方向加貼300×400mm的160級耐堿玻纖網布；
3）門窗洞口、女兒墻、結構變形縫、系統變形縫、檐口、勒腳等處翻包網覆包；
4）在A級不燃保溫板上抹二道抹面砂漿，厚度4mm～6mm。
5）抹面砂漿施工完后，應檢查抗裂防護層的平整度、垂直度及陰陽角方正，不符合要求的應使用抹面砂漿進行修補。
成品保護
1）加強成品保護教育，提高施工人員的成品保護意識。
2）施工中各專業工種緊密配合，合理安排工序，嚴禁顛倒工序作業。
3）抹灰時，嚴禁踩踏窗臺，防止破壞窗臺保溫層。
4）外墻外保溫飾面工程施工前，應將已安裝在外墻面的管道、門窗框等相關設施保護好，每道工序完成后，應及時清理殘留物。
5）嚴禁在地面和樓層上直接攪拌粘結砂漿和抹面砂漿，噴涂作業應有防風措施，防止污染作業環境和周邊環境。
6）對抹完抹面砂漿的保溫墻體，不得隨意開鑿孔洞，如確因需要，應按照設計要求進行處理。施工中應防止重物撞擊墻面。墻面損壞處以及腳手架處預留的孔洞均應用相同材料進行修補、封堵，損壞處應切割成形狀比較規則的洞口，另切割一塊形狀完全相同A級不燃保溫板，按本導則的有關規定進行修補。
